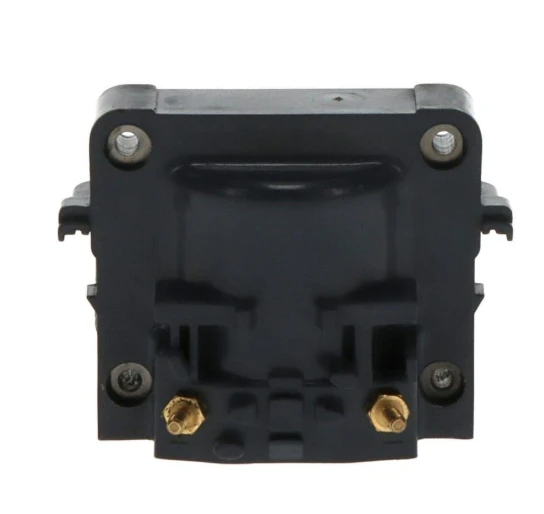

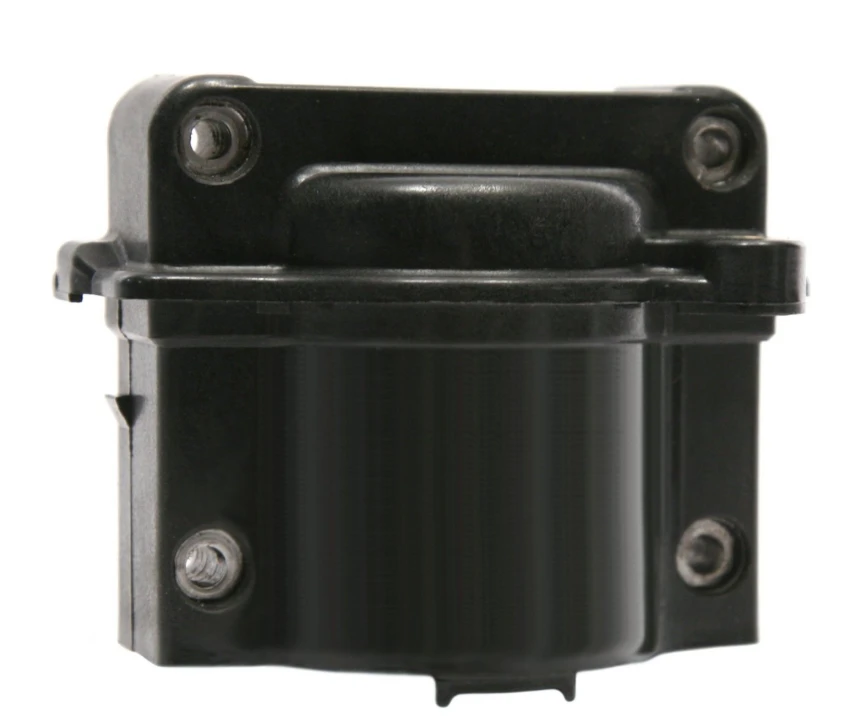

Die Zündspule 9091902135 ist eine zentrale Stromumwandlungskomponente für Zündsysteme für Benzinmotoren in Kraftfahrzeugen. Sie dient dazu, die 12-V-Niederspannung des Fahrzeugs in einen Hochspannungsfunken zu verwandeln, der das Luft-{3}Kraftstoffgemisch in den Zylindern zündet. Diese direkt am Zylinderkopf des Motors montierte Zündspule synchronisiert sich mit Zündkerzen, Motorsteuergeräten (ECU) und Zündmodulen, um eine vollständige Kraftstoffverbrennung, einen reibungslosen Motorbetrieb und eine hervorragende Kraftstoffeffizienz zu gewährleisten. Als authentisches OEM-Ersatzteil ist die Zündspule 9091902135 präzise für eine Reihe von Modellen von Toyota und seinen Tochtermarken kalibriert und bietet nahtlose Kompatibilität und zuverlässige Leistung für Aftermarket-Upgrades und -Ersatzteile.
Hauptmerkmale
Die Zündspule 9091902135 wurde in strikter Übereinstimmung mit den Herstellungsstandards der Erstausrüstung entwickelt und ist ein direkter Ersatz-, ohne dass zusätzliche Verkabelung, Bohrungen oder Adapteränderungen erforderlich sind. Es passt perfekt zu den ursprünglichen Montagepositionen und elektrischen Schnittstellen, wodurch Installationsfehler vermieden und eine problemlose -Montage gewährleistet werden.
Verwendet eine hoch{0}dichte Wicklung aus emailliertem Kupferdraht und einen hoch-permeablen Siliziumstahlkern, der eine stabile Hoch-Ausgangsspannung von über 32.000 V erzeugt. Dies gewährleistet einen starken, gleichmäßigen Funken auch unter extremen Arbeitsbedingungen wie hoher Motordrehzahl und hoher Last und verhindert wirksam Fehlzündungen und unvollständige Verbrennung.
Das Außengehäuse ist aus hoch{0}festem, hitzebeständigem-technischem PBT-Kunststoff gefertigt, der den kontinuierlichen hohen Temperaturen von bis zu 190 Grad im Motorraum standhält und hervorragende Alterungs- und Korrosionsschutzeigenschaften aufweist. Der interne Hochspannungsturm verwendet hochreines Keramikisolationsmaterial, um Hochspannungsverluste zu vermeiden und eine langfristige Stabilität zu gewährleisten.
Nutzt die Vakuum-Epoxidharz-Verkapselungstechnologie für eine vollständig-dichte Isolierung und erreicht die Staub- und Wasserdichtigkeitsklasse IP6K9K, um die internen Komponenten vor Motoröl, Kühlmittel, Staub und Feuchtigkeit zu isolieren. Eingebaute -Schutzschaltungen gegen Überspannung und Überstrom verhindern Schäden an der ECU und dem Zündmodul des Fahrzeugs, die durch abnormale elektrische Signale verursacht werden.

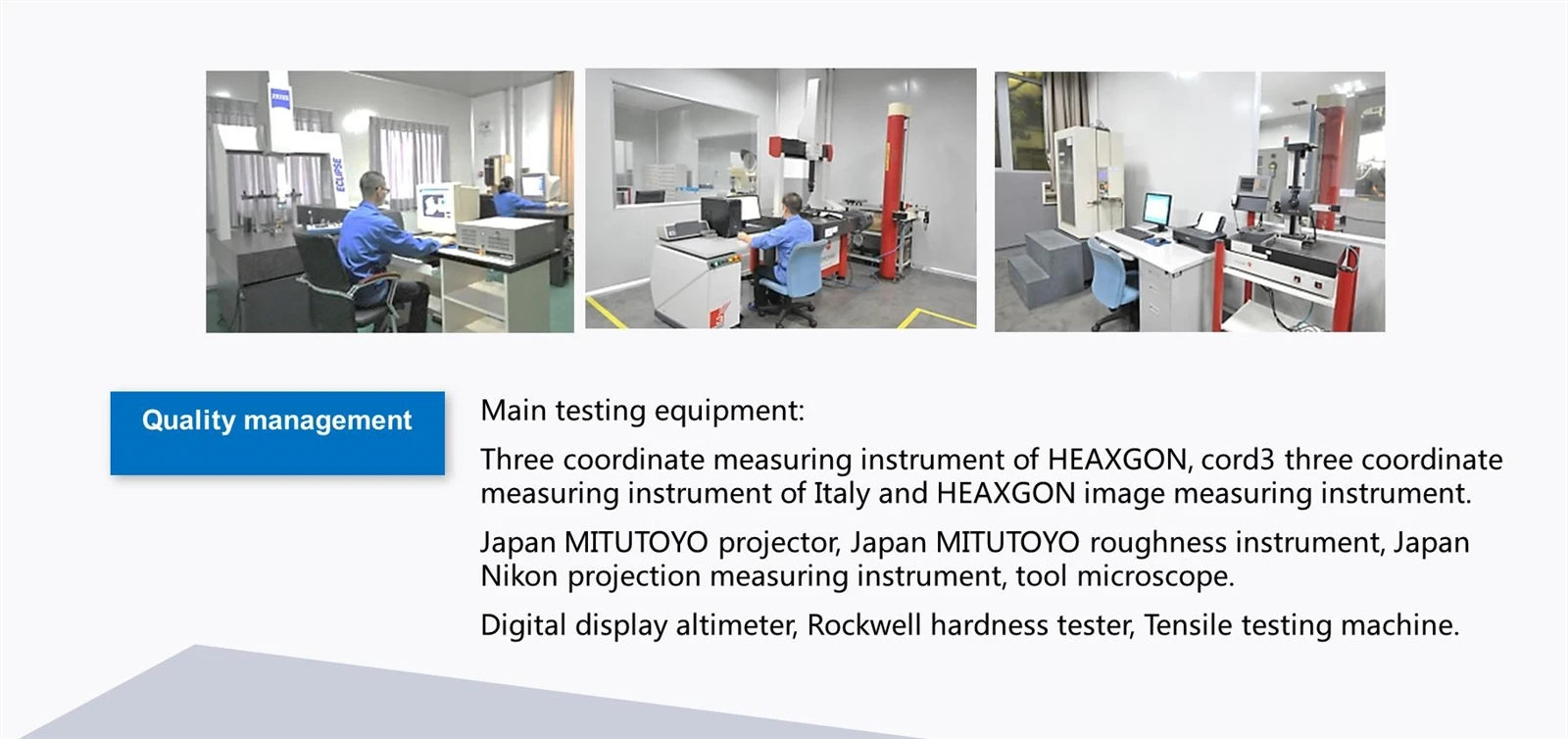

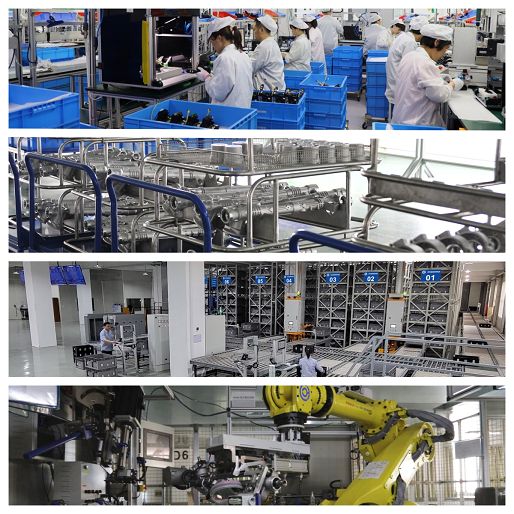

Jede Zündspule 9091902135 wird in Übereinstimmung mit dem Qualitätsmanagementsystem IATF16949 für die Automobilindustrie hergestellt und strengen Tests unterzogen, darunter Hoch-Spannungsfestigkeit, Isolationswiderstand, Temperaturzyklus und 50,{4} Haltbarkeitstests, um eine 100-prozentige Erfolgsquote im Werk und eine lange Lebensdauer von über 100.000 Kilometern zu gewährleisten.
Technische Spezifikationen
|
Artikel |
Spezifikation |
|
Produktmodell |
Zündspule 9091902135 |
|
Produktabmessungen |
92,6 mm68,3 MM61,5 mm |
|
Ersatzmodelle |
90919-02244, 90919-C2002, 90919-02265 |
|
Anwendbare Systeme |
Zündsystem für Kraftfahrzeug-Benzinmotoren |
|
Eingangsspannung |
12V Gleichstrom |
|
Nennausgangsspannung |
Größer oder gleich 32.000 V |
|
Betriebstemperatur |
-45 Grad ~ +190 Grad |
|
Gehäusematerial |
Hoch-hitzebeständiger-technischer PBT-Kunststoff |
|
Isoliermaterial |
Hoch-Keramik + Epoxidharzverkapselung |
|
Montageart |
Bolzen-bei fester Installation (1 Bolzen) |
|
Steckertyp |
2PIN wasserdichter Kfz-Stecker |
Strukturelle Zusammensetzung
Kernelektromagnetische Umwandlungsbaugruppe
Der Kernteil der Zündspule 9091902135 besteht aus einem Eisenblechkern aus hoch-permeablem Siliziumstahl und doppelschichtigen Primär- und Sekundärwicklungen aus emailliertem Kupferdraht. Es realisiert eine effiziente Umwandlung von Niederspannung in Hochspannung und sorgt für eine stabile Energieübertragung für einen zuverlässigen Funken.
01
Elektrischer Niederspannungs--Steckverbinder
Ein integrierter 2-PIN-Stecker aus wasserdichtem Kunststoff an der Seite mit Druckknöpfen gegen Lösen und vergoldeten Stiften, um eine stabile Verbindung mit dem Zündkabelbaum und dem Steuergerät des Fahrzeugs zu gewährleisten und einen durch Motorvibrationen und elektrische Korrosion verursachten schlechten Kontakt zu verhindern.
02
Hoch-Ausgangsturm mit hoher Spannung
Ein keramischer Hochspannungsturm an der Spitze mit einem hochtemperaturbeständigen Gummidichtring, der direkt mit der Zündkerze verbunden ist. Es zeichnet sich durch eine extrem hohe Isolationsleistung aus und stellt sicher, dass der Hochspannungsstrom präzise und ohne Leckage oder Ausfälle an die Zündkerzenelektrode übertragen wird.
03
Integrierte Montagehalterung
Eine Metall--Kunststoff-Verbundhalterung mit einem Präzisionsgewindeloch, die perfekt zu den Befestigungspunkten des Motorzylinderkopfs passt. Ausgestattet mit einer vibrationsdämpfenden Gummidichtung reduziert es die Auswirkungen hochfrequenter Motorvibrationen auf die internen Komponenten der Zündspule und vermeidet strukturelle Schäden.
04
Vollständig-versiegeltes Schutzgehäuse
Ein-geformtes, hitzebeständiges-PBT-Gehäuse, das die interne elektromagnetische Baugruppe vollständig umhüllt, kombiniert mit einer Vakuum-Epoxidharz-Verkapselung, um eine vollständig versiegelte Struktur zu bilden. Es isoliert effektiv die raue Arbeitsumgebung des Motorraums und verlängert die Lebensdauer des Produkts.
05
Kompatible Fahrzeugmodelle
· Toyota: Corolla (2008–2014), Camry (2007–2011), RAV4 (2006–2012), Highlander (2008–2013), Vios (2007–2013), Prius (2009–2015), Avalon (2008–2012)
· Lexus: ES240 (2008–2012), RX350 (2007–2012), IS250 (2006–2013), CT200h (2010–2017)
· Spross: xD (2008–2014), tC (2009–2016), iQ (2010–2015)
· Pontiac: Stimmung (2009-2010)
Installations- und Nutzungshinweise
· Trennen Sie vor dem Einbau der Zündspule 9091902135 den Minuspol der Fahrzeugbatterie und warten Sie 3–5 Minuten, um den Reststrom im Zündsystem zu entladen, um Kurzschlüsse und Schäden an elektrischen Komponenten zu vermeiden.
· Stellen Sie sicher, dass der Motor vor dem Einbau vollständig abgekühlt ist (unter 40 Grad), um Verbrühungen und thermische Verformung der Kunststoff- und Gummiteile der Zündspule aufgrund hoher Temperaturen zu vermeiden.
· Reinigen Sie die Montagefläche des Motorzylinderkopfs und die Zündkerzen-Einbauöffnung gründlich, entfernen Sie Öl, Staub, Kohlenstoffablagerungen und andere Verunreinigungen, um eine dichte Abdichtung zwischen der Zündspule und der Zündkerze zu gewährleisten und schlechten Kontakt und Funkenaustritt zu vermeiden.
· Richten Sie beim Einbau die Zündspule vertikal auf die Zündkerze und das Montageloch aus, drücken Sie sie fest nach unten, bis die Montagehalterung vollständig am Zylinderkopf befestigt ist, und ziehen Sie dann die Montageschraube mit dem angegebenen Drehmoment (9–11 N·m) fest, um eine lockere Installation aufgrund von Motorvibrationen zu verhindern.
· Schließen Sie nach dem Einbau den Minuspol der Batterie wieder an, starten Sie den Motor und prüfen Sie, ob ungewöhnliche Zustände wie Fehlzündungen, Leerlaufinstabilität und Fehlerleuchten des Zündsystems vorliegen. Führen Sie eine Probefahrt bei verschiedenen Motordrehzahlen (Leerlauf, mittlere Drehzahl, hohe Drehzahl) durch, um sicherzustellen, dass die Zündspule normal funktioniert.
· Wenn bei mehreren Zylindern Zündausfälle auftreten, wird empfohlen, die Zündspulen satzweise auszutauschen, um eine gleichmäßige Zündleistung jedes Zylinders zu gewährleisten, eine ungleichmäßige Motorleistungsabgabe zu vermeiden und die Lebensdauer der Zündkerzen und anderer Zündkomponenten zu verlängern.
Verpackung, Lagerung, Handhabung und Transport
Die Zündspule 9091902135 ist einzeln in antistatisch versiegelten Plastiktüten verpackt und verfügt über eine stoßdämpfende EPE-Schaumauskleidung im Hartwellkarton, um Kollisionen, Extrusionen und Kratzer während des Transports wirksam zu verhindern. Der äußere Karton ist deutlich mit dem Produktmodell, der Menge, dem Nettogewicht/Bruttogewicht sowie professionellen Schildern zum Schutz vor-Schock, Feuchtigkeit-, -hohen-Temperaturen und Zerbrechlichkeit gekennzeichnet, um die Lagerung und den Transport zu erleichtern.
Lagerung
Lagern Sie die Zündspule 9091902135 in der Originalverpackung in einem sauberen, trockenen und gut belüfteten Lagerhaus mit einer Temperatur von -5 bis 45 Grad und einer relativen Luftfeuchtigkeit von weniger als oder gleich 70 %. Vermeiden Sie direkte Sonneneinstrahlung, Backen bei hohen Temperaturen, Feuchtigkeit, Ölverschmutzung und starke elektromagnetische Strahlung. Die Haltbarkeit des Produkts beträgt unter normalen Lagerbedingungen 36 Monate.
Handhabung
Behandeln Sie das Produkt bei der manuellen Handhabung vorsichtig. Vermeiden Sie heftige Kollisionen, Stürze und starkes Herausdrücken. Ziehen Sie nicht zu stark am elektrischen Anschluss und dem Hochspannungsmast, um Schäden an der internen Verkabelung, der Isolationsstruktur und den Anschlussstiften zu vermeiden.
Transport
Das Produkt kann auf der Straße, zu Wasser, in der Luft und auf anderen Transportwegen transportiert werden. Stellen Sie beim Transport sicher, dass die Verpackung intakt und nicht beschädigt ist. Vermeiden Sie Regen, Schnee, hohe Temperaturen und starke Sonneneinstrahlung. Befestigen Sie die Kartons fest im Transportfahrzeug, um ein Verrutschen, Kollisionen und Stapelextrusionen während des Transports zu verhindern.
